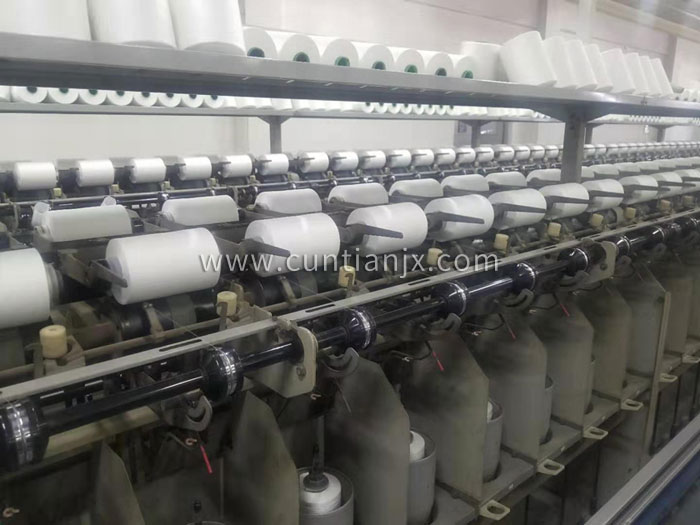

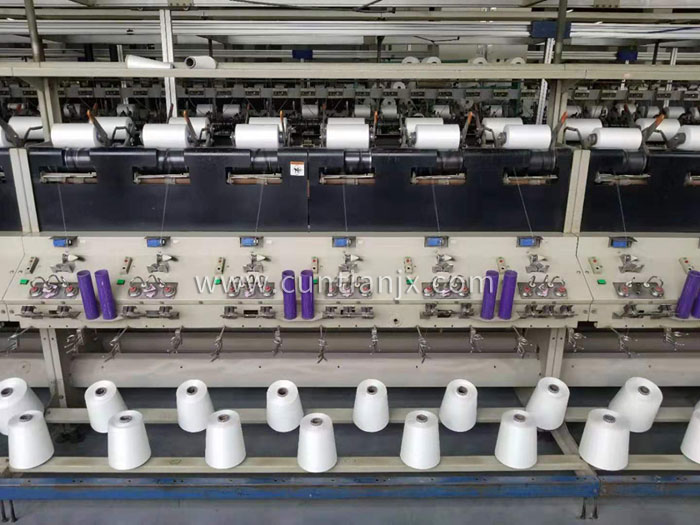

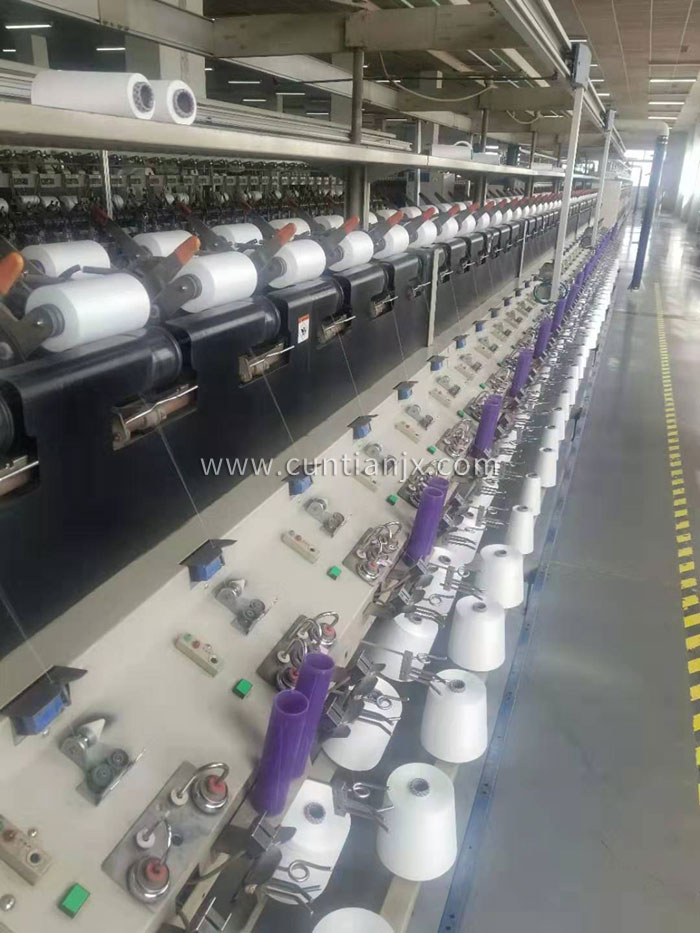

倍捻机是一种加捻设备实质上是一种并线设备(多股合成一股),叫做并线机,没有具体的中英文称呼,可以实现一转两捻,加捻效率比传统捻线设备成倍提高。卷装容量增大,万米无接头,加捻质量大幅提高,较低的层高,特别适合操作。
倍捻机工作原理:倍捻机可以把两股或两股以上的单纱通过加捻粘合成股线,并且增强了原纱的性能,达到客户的需求。
倍捻机组成主要由动力部分、倍捻单元和传动部分等组成。

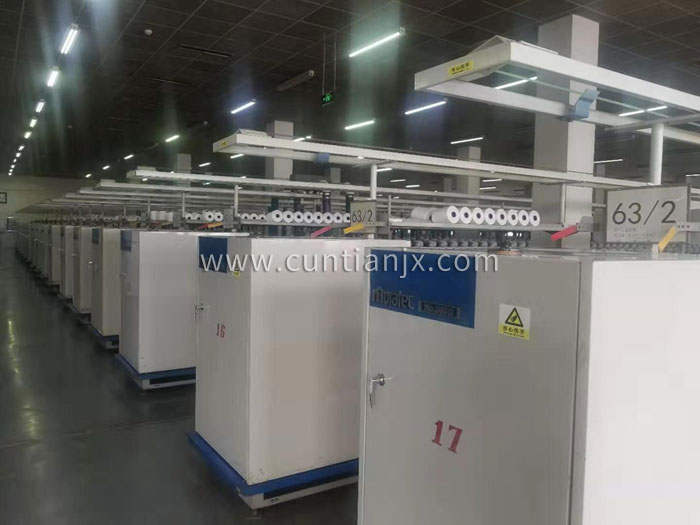

(1)动力部分主要包括电动机、电器控制箱、指示器和操作面板。
(2)倍捻单元的结构主要包括锭子制动装置、倍捻机锭子部分、纱线卷统装置、倍捻单元的特殊装置等。
倍捻机主要机件的形状、结构和作用:
①锭子制动装置:主要包括锭子传动带和皮带轮、带子锭子制动的踏板。
②并线机锭子部分:主要包括可储纱和导向的锭盘、锭罐、纱线张力装置、退纱器、气圈罩、分离器、导纱钩和断纱停机落钩等。
③纱线卷绕装置:倾斜罗拉、超喂罗拉、储纱装置、横向导纱钩、筒子、升降筒子架和筒管盘。
倍捻机传动部分
①电动机通过皮带盘、皮带、锭子龙带传动锭子。
②由锭子龙带通过齿型带、减速装置等传到卷绕罗拉、超喂罗拉等。同时将横动凸轮的传动变成滑块往复运动,带动横动导纱器往复。
③防重叠装置
该装置避免筒管上形成条状花形的卷绕。电磁离合器控制的脉冲,周期地变换横向导纱器的速度。
④筒子松边装置
该装置周期性地改变(缩小)横动导纱器的动程,以减少筒子边缘的卷绕层数达到松边的目的。
